Die Schallleitung durch die Kopfknochen und ihre Bedeutung für die Diagnostik der Ohrenkrankheiten : eine physiologisch-klinische Studie / von August Lucae.

  • August Lucae
Date:
1870
Catalogue details

Licence: Public Domain Mark

Credit: Die Schallleitung durch die Kopfknochen und ihre Bedeutung für die Diagnostik der Ohrenkrankheiten : eine physiologisch-klinische Studie / von August Lucae. Source: Wellcome Collection.

Provider: This material has been provided by The Royal College of Surgeons of England. The original may be consulted at The Royal College of Surgeons of England.

    12/48 page 12

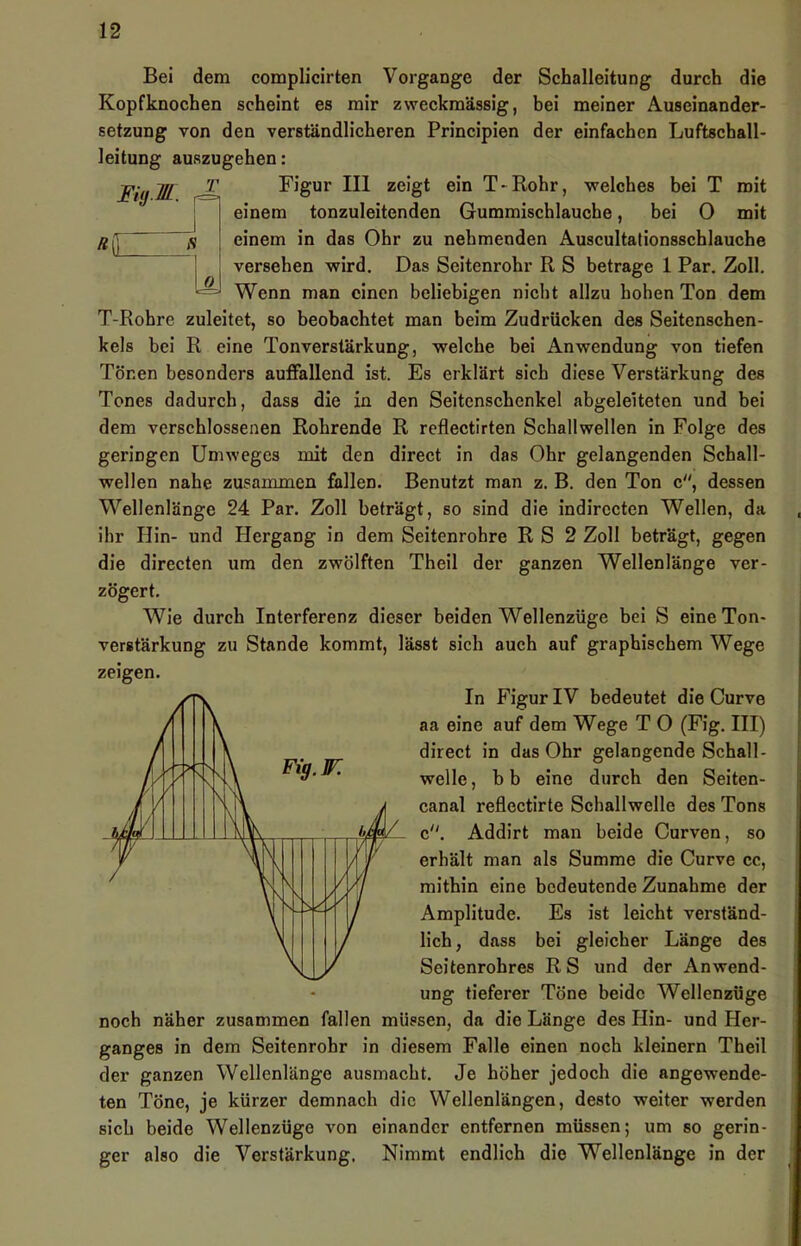

    Bei dem complicirten Vorgänge der Schalleitung durch die Kopfknochen scheint es mir zweckmässig, bei meiner Auseinander- setzung von den verständlicheren Principien der einfachen Luftschall- leitung auszugehen: Fiij.M. ^ . Fig“rni zeigt ein T-Rohr, welches bei T mit j einem tonzuleitenden Gummischlauche, bei 0 mit einem in das Ohr zu nehmenden Auscultationsschlauche versehen wird. Das Seitenrohr R S betrage 1 Par. Zoll. Wenn man einen beliebigen nicht allzu hohen Ton dem T-Rohre zuleitet, so beobachtet man beim Zudrücken des Seitenschen- kels bei R eine Tonverstärkung, welche bei Anwendung von tiefen Tönen besonders auffallend ist. Es erklärt sich diese Verstärkung des Tones dadurch, dass die in den Seitenschcnkel abgeleiteten und bei dem verschlossenen Rohrende R reflectirten Schallwellen in Folge des geringen Umweges mit den direct in das Ohr gelangenden Schall- wellen nahe zusammen fallen. Benutzt man z. B. den Ton c, dessen Wellenlänge 24 Par. Zoll beträgt, so sind die indirccten Wellen, da ihr Hin- und Hergang in dem Seitenrohre R S 2 Zoll beträgt, gegen die directen um den zwölften Theil der ganzen Wellenlänge ver- zögert. Wie durch Interferenz dieser beiden Wellenzüge bei S eine Ton- verstärkung zu Stande kommt, lässt sich auch auf graphischem Wege zeigen. In Figur IV bedeutet die Curve aa eine auf dem Wege T O (Fig. III) direct in das Ohr gelangende Schall- welle , b b eine durch den Seiten- canal reflectirte Schallwelle des Tons c. Addirt man beide Curven, so erhält man als Summe die Curve cc, mithin eine bedeutende Zunahme der Amplitude. Es ist leicht verständ- lich, dass bei gleicher Länge des Seitenrohres RS und der Anwend- ung tieferer Töne beide Wellenzüge noch näher zusammen fallen müssen, da die Länge des Hin- und Her- ganges in dem Seitenrohr in diesem Falle einen noch kleinern Theil der ganzen Wellenlänge ausmacht. Je höher jedoch die angewende- ten Töne, je kürzer demnach die Wellenlängen, desto weiter werden sich beide Wellenzüge von einander entfernen müssen; um so gerin- ger also die Verstärkung. Nimmt endlich die Wellenlänge in der
